BIM在工程项目全过程中重点应用汇总

2021-07-09 09:08

分享到：

策划阶段BIM运用

一、场地规划与条件分析

1、目标

借助逆向点云、VR全景与BIM技术，形成全面场地全景图像，建立场地点云和BIM模型，在场地规划与分析过程中，利用全景图像查询地块及周边任意图像信息，利用点云模型分析场地建设的主要条件，为不同的建筑方案评审提供依据。

2、成果

1）VR全景图像及网址/二维码云端全景：提供地块及周边区域的任意方位图像信息查看，为决策提供依据。

2）逆向点云模型：反映场地完全真实的具有空间位置与色彩的拟真三维模型。

3）点云模型分析报告：依据项目需求的基于点云模型各点空间位置、三维图像的各类分析成果。

二、土石方平衡方案比选

1、目标

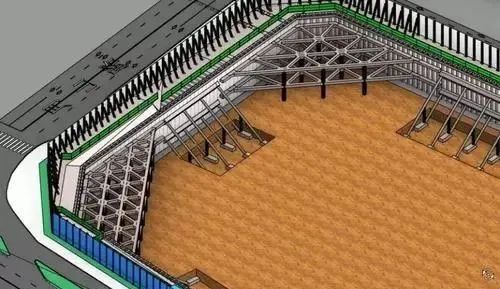

借助无人机倾斜摄影逆向还原的三维点云模型，将地块未开挖的原始地貌真实精确地予以反映，对于不同开挖方案结合BIM软件的数据分析，与不同土石方开挖运作方案比对运算，得出各方案的精确土石方开挖回填工程量和经济指标测算，能够确定最优土石方平衡运作方案。将传统二维点测标高方式的精度提高了一个量级。

2、成果

1）地块原始逆向三维点云模型

2）不同土石方开挖运作方案模型

3）各方案对应精确土石方开挖回填工程量和土石方平衡经济指标

4）建议的最优方案及确定最优方案运作方式

三、方案模型搭建

1、目标

BIM模型是建筑信息数据的载体以及项目各指标分析的基础，方案BIM模型也是设计阶段BIM模型的深化基础，为后续设计阶段提供数据基础和指导性三维依据。

2、成果

方案BIM模型：集成必要技术经济指标数据。

设计阶段BIM运用

一、建筑设计方案比选

1、目标

基于BIM软件强大的模型即时调整和即时渲染功能，通过不同建筑方案快速建立不同方案模型，或者针对不同幕墙方案进行快速渲染生成不同幕墙效果图，形成多个备选设计方案模型，经过多方沟通、讨论、调整，最终形成最佳的设计方案，为初步设计阶段提供基础数据。

2、成果

备选设计方案模型；

各方案渲染效果图；

方案备选报告；

最终设计方案模型及效果展示。

二、各专业模型搭建

1、目标

施工图设计阶段各专业模型构建，以初步设计模型为基础数据源，或以相关二维设计图纸为基础数据源，构建专业模型，要求符合施工图设计深度要求，为后续施工图深化阶段的BIM技术应用范围提供模型数据依据。

2、成果

施工图阶段各专业BIM模型成果：

1. 满足规范及本阶段各专业模型内容及几何、非几何信息要求。

2. 满足设计图纸审查、空间冲突审查的要求。

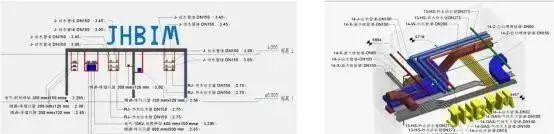

三、机电管线综合检测优化

1、目标

在计算机上将各个系统进行施工前虚拟预装配，建立基于各专业施工图阶段的BIM模型，检测机电管线的“错、漏、碰、缺”问题，并优化机电管线布置方案，提高施工图设计质量，避免将设计阶段的不合理问题传递到施工阶段，并提高整体布局的感官质量。

2、成果

管线碰撞检测报告，报告中包括管线碰撞内容、节点位置、对应碰撞构件ID号、碰撞楼层平面图、各类型碰撞统计等，并提出优化调整建议；

优化后的各专业模型应符合施工图阶段BIM模型精度要求。

四、空间净高检测优化

1、目标

空间净高检测优化可与机电管线综合检测优化同步进行，主要是基于施工阶段各专业BIM模型，对建筑物内部竖向空间进行检测分析，在满足建筑使用功能、业主需求和规范要求的前提下，进一步优化净高。

2、成果

净高分析报告，可与管线碰撞检测报告合并，记录不满足净高要求的节点位置、不满足原因及优化建议。

五、预留洞口

1、目标

机电各专业管线管线综合优化完成后，对一次结构、二次结构的预留洞口进行精确定位，确保预留预埋准确，避免二次开洞、开槽，降低返工损失。

六、虚拟仿真漫游展示

1、目标

仿真漫游可用于方案设计阶段、初步设计阶段、施工图设计阶段等，其主要目的是基于各阶段BIM模型数据，利用软件平台提供的漫游、动画功能，依据建设单位或设计单位的工程负责人指定的漫游路线制作建筑物内外部虚拟动画，便于相关人员直观感受建筑物三维空间，辅助设计评审、优化设计方案。

2、成果

清晰表达建筑物的设计效果，并反映主要空间布置。

施工阶段BIM运用

一、深化设计

1、目标

深化设计包括各专业的深化设计以及专业之间的协调深化设计，主要是保证施工模型满足施工过程中各专业之间的不碰撞以保持施工顺畅，并且将施工过程中的动态因素纳入到施工模型随时随地动态调整，确保施工模型的可施工性与可执行性。

2、成果

施工模型。表示工程实体即施工作业对象和结果，包含工程实体的基本信息，并清晰表达关键节点施工方法。

深化施工图及节点图。施工图及节点图应清晰表达深化后模型的内容，满足施工条件，并符合政府、行业规范及合同的要求。

二、模型进度管理

1、目标

传统的进度管理工作依据横道图、网络图，表现效果差，需要结合文字才能比较清楚的表示进度变化情况，效率低。采用BIM技术可充分利用模型的可视化效果，结合人、材、机等资源供应计划，进行4D模拟建设，可以方便的掌握进度计划的实施状况，并将实际进度与计划进度进行对比分析，找出进度偏差，这样有助于排除未知因素、采取有效纠偏措施，确保项目进度按预定的目标执行。

2、成果

集成了工程构件进度信息的Navisworks模型，能够模拟出建筑随时间生长的动态过程，并附着以精准的构件施工时间，基于此进行工程进度计划的完善与形象进度与实际进度的比对。

随着工程设计进度不断增长的BIM模型，基于此分析进度管理的分析与决策。
